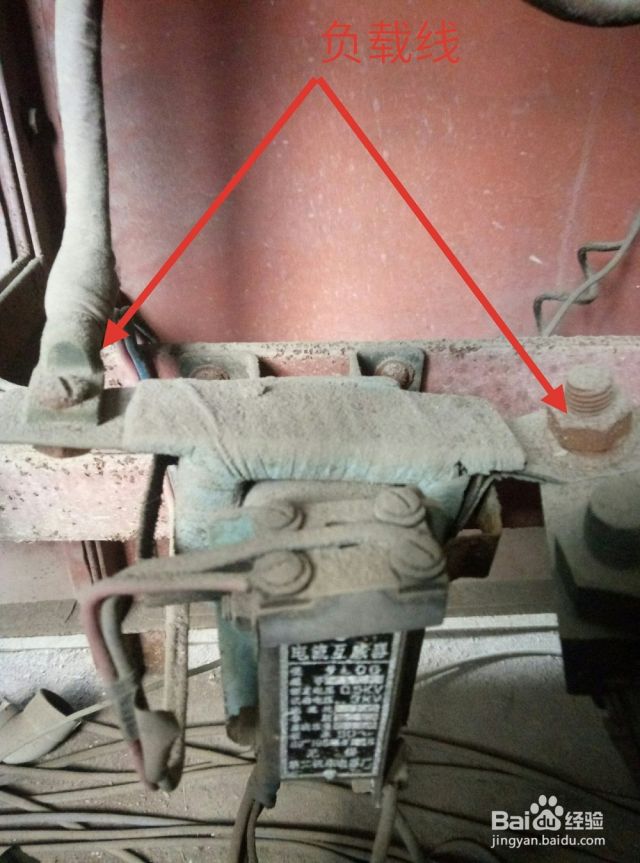

老式电流互感器体积大，结构也复杂。如图标示的两个接触片是互感器的主线圈，它是一条扁铜条，是串联在电路里的。
![怎样安装老式电流互感器[图]](https://exp-picture.cdn.bcebos.com/b6f0f0f97fbd4c7c4a53daf2b8bad341027d3074.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
主电线在铁芯上感应出磁场，次级有很多线圈，感应出高电压低电流，供电流表使用。如图所示就是电流表的接线。
![怎样安装老式电流互感器[图]](https://exp-picture.cdn.bcebos.com/d2001d7de137c976a75c9b7644672b5fd4462b74.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)

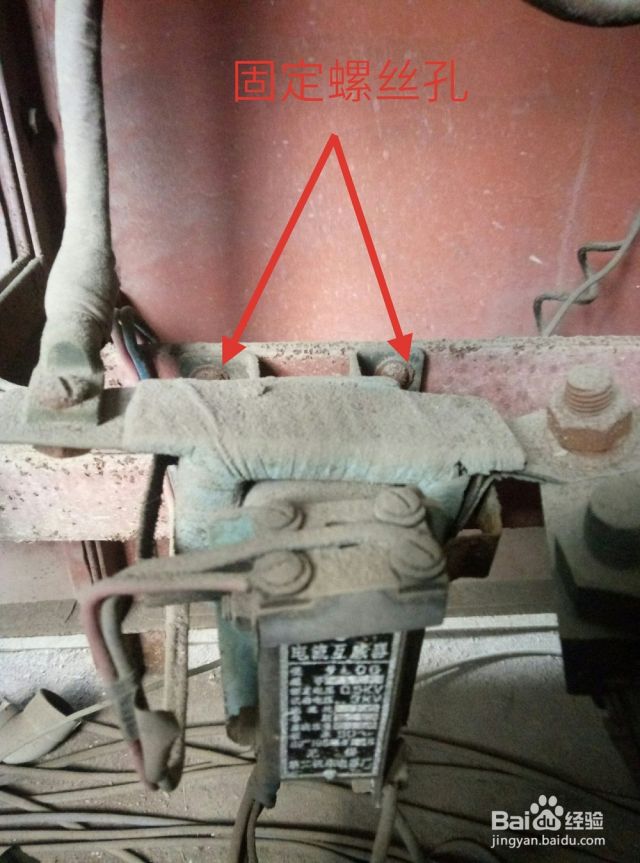

互感器的底座有4个螺丝孔，就是固定电流互感器的。
![怎样安装老式电流互感器[图]](https://exp-picture.cdn.bcebos.com/2a1ecb460596b814783053b043d246fe464e2274.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
这款互感器的次级要接地线上。原因是防止高压放电造成危害。
![怎样安装老式电流互感器[图]](https://exp-picture.cdn.bcebos.com/47bf594ec28333bfa80fd3fcdbb8b43ea9db1d74.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
