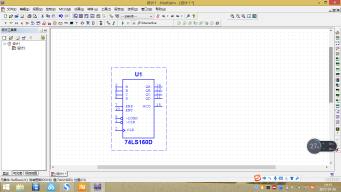

74LS160芯片各引脚功能:A~D为输入,QA~QD为输出,ENP、ENT为计数控制端,LOAD为置数端,CLR为清零端,RCO为进位端,CLK为时钟信号输入端
![如何在Multisim中用两片74LS160组成十六进制?-[图]](https://exp-picture.cdn.bcebos.com/aebdff86242fa8724bc1f057bfdaf05e4b23e971.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
74LS160为十进制计数器,假如我们需要十五进制的计数器,就需要两片74LS160组合,第一片为个位,第二片为十位,个位的进位端与十位的计数控制端相连
![如何在Multisim中用两片74LS160组成十六进制?-[图]](https://exp-picture.cdn.bcebos.com/bfa52adaf05e4a239dafb0ae1dd818196020e271.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
两片输入端都接地,CLK接时钟信号输入端,第一片的ENP、ENT、CLR都接高电平,第二片的CLR也接高电平
![如何在Multisim中用两片74LS160组成十六进制?-[图]](https://exp-picture.cdn.bcebos.com/a68c126efbf202b39809d7c830f4da5873dadb71.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
QA~QD位数从低到高,十六进制采用置数法只显示到十五,故个位接五,即0101,十位接一,即0001,所有的1,用与非门接在两片的置数端,如下图所示:
![如何在Multisim中用两片74LS160组成十六进制?-[图]](https://exp-picture.cdn.bcebos.com/7496877bbbf4da58830490faea0f8b56ac04d771.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
两片芯片分别接两个数字显示器,数字显示器四个管脚从左到右位数依次降低,分别接芯片四个管脚,如下图所示:
![如何在Multisim中用两片74LS160组成十六进制?-[图]](https://exp-picture.cdn.bcebos.com/604e9556ad042e68e0371f5285f85856d43dd171.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
