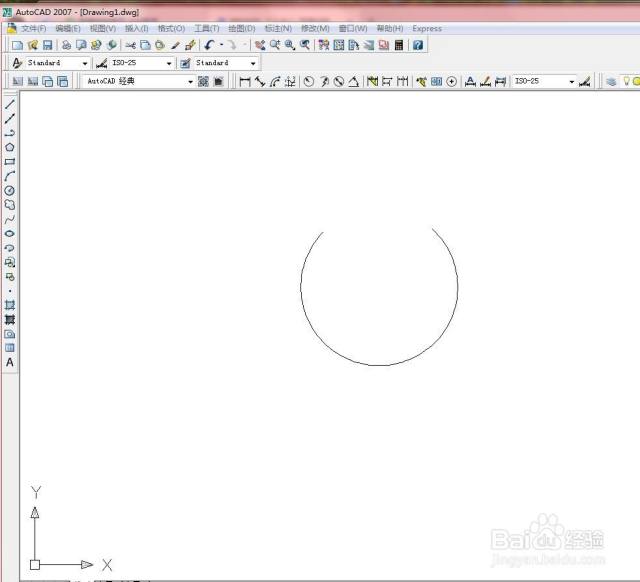

打开文件。
![在CAD中怎么用射线绘制开关符号？-（autocad射线怎么画）[图]](https://exp-picture.cdn.bcebos.com/49701aebf6a75f0facb9ee5897324b18502c4c28.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
![在CAD中怎么用射线绘制开关符号？-（autocad射线怎么画）[图]](https://exp-picture.cdn.bcebos.com/f7e6410f822b74ee2ca0d1aeda2c8cf1d9a74a28.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
选择【绘图】/【射线】菜单命令，如下图所示
![在CAD中怎么用射线绘制开关符号？-（autocad射线怎么画）[图]](https://exp-picture.cdn.bcebos.com/05aae8a75f0f822b5b7c8684c018512c8df14d28.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
在绘图区域中捕捉如下图所示圆心点作为射线的起点，如下图所示
![在CAD中怎么用射线绘制开关符号？-（autocad射线怎么画）[图]](https://exp-picture.cdn.bcebos.com/5e4e9c2b74ee1c327a8acb9a07f1d8a727334b28.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)

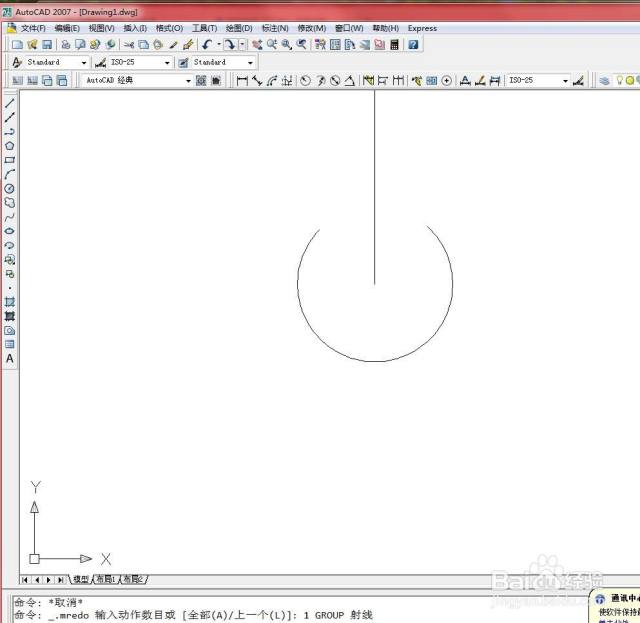

垂直向上拖动鼠标并指定射线通过点，如下图所示
![在CAD中怎么用射线绘制开关符号？-（autocad射线怎么画）[图]](https://exp-picture.cdn.bcebos.com/836a6aee1c324b1863be164753a7263349844828.jpg?x-bce-process=image%2Fresize%2Cm_lfit%2Cw_640%2Climit_1%2Fformat%2Cf_auto%2Fquality%2Cq_80)
